HDMI电路接口的电磁兼容设计要点

HDMI电路接口的电磁兼容设计要点

1. 干扰源抑制




   功率器件管理：    在 HDMI 电路中，部分与电源管理相关的功率器件可能会产生电磁干扰。例如，电源转换芯片在进行电压转换时，其开关动作会产生高频噪声。要选择具有低电磁干扰特性的电源芯片，这些芯片在设计上采用了优化的开关电路和控制算法，能够有效降低开关过程中的 di/dt（电流变化率）和 dv/dt（电压变化率），从而减少电磁干扰的产生。

      信号源控制：HDMI 接口的高速信号本身也可能成为干扰源。对于 HDMI 传输的高频数字信号，如 TMDS（最小化传输差分信号）通道的信号，其高次谐波可能会造成电磁辐射。可以通过调整信号的上升时间和下降时间来降低高频成分。例如，在信号源端设置合适的驱动电阻，减缓信号的边沿变化速度，减少高次谐波的产生，但这需要在保证信号完整性的前提下进行，避免信号质量下降影响数据传输。

2.传播路径阻断

        布线规划：合理的布线是防止电磁干扰传播的关键。HDMI 的差分信号线应尽量靠近并保持平行，这样可以利用差分信号的特性，使两根信号线产生的磁场相互抵消，减少对外的电磁辐射。同时，差分信号线与其他信号线（如电源线、低速控制线等）之间要保持足够的距离，一般建议差分信号线与电源线的间距不小于 3 倍线宽，防止电源线的噪声耦合到 HDMI 信号线上。在 PCB（印制电路板）设计中，将 HDMI 接口及其相关电路放置在独立的区域，并且与其他可能产生强电磁干扰的电路（如射频电路、大功率驱动电路等）隔离开，通过物理空间的划分来阻断电磁干扰的传播路径。

       屏蔽措施：对 HDMI 电路采用屏蔽是非常有效的电磁兼容手段。对于 HDMI 接口的连接线，可以使用带有屏蔽层的电缆。在连接时，要确保屏蔽层良好接地，这样可以防止外界电磁干扰进入电缆内部，同时也能阻止电缆内信号产生的电磁干扰向外辐射。在 PCB 设计中，对于 HDMI 接口周围的电路，可以采用局部屏蔽的方法，如在接口电路上方覆盖金属屏蔽罩。金属屏蔽罩要与 PCB 的地平面良好连接，形成一个封闭的屏蔽空间，将电磁干扰限制在屏蔽罩内部。

3.敏感设备防护

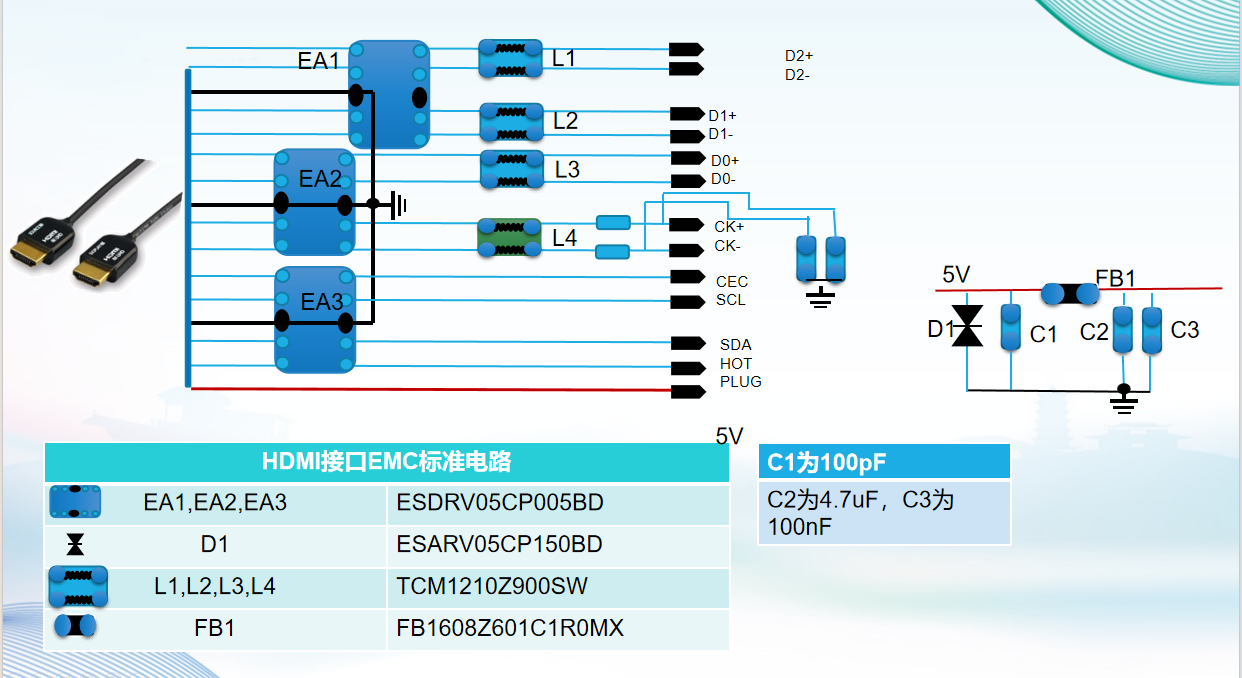

        接口电路保护：HDMI 接口电路中的芯片（如 HDMI 接收器和发送器）是对电磁干扰敏感的设备。这些芯片内部通常有一定的电磁兼容防护机制，但在电路设计时仍需要外部保护。在芯片的电源引脚附近添加去耦电容，用于滤除电源线上的高频噪声，一般采用 0.1μF 的陶瓷电容与 10μF 的电解电容并联的方式，为芯片提供稳定的电源。同时，在芯片的输入 / 输出引脚添加瞬态抑制二极管（TVS），用于防止静电放电（ESD）和其他瞬态过电压对芯片造成损坏。TVS 二极管的选型要根据芯片引脚的信号电压和电流特性来确定，确保其能够在规定的时间内泄放足够的能量，保护芯片安全。

        系统级防护：从整个系统角度来看，要考虑其他设备对 HDMI 电路的电磁干扰。例如，在一个包含多个电子设备的系统中，如果有设备使用射频通信（如 Wi - Fi、蓝牙等），要对这些设备进行合理的布局，避免其射频信号干扰 HDMI 电路。可以通过增加金属隔离板或者调整设备的摆放位置等方式，减少射频信号对 HDMI 接口和电路的电磁耦合。
