什么是共模电感？如何选择共模电感？
1.定义与基本原理
共模电感（Common - Mode Choke）是一种用于抑制共模电磁干扰（EMI）的电子元件。它本质上是一个双向滤波电感，主要由绕在同一磁芯上的两组线圈组成。在电路中，当正常的差模信号（如电源中的交流或直流工作信号）通过时，由于两组线圈的绕向相反，产生的磁场相互抵消，对差模信号基本没有影响。而对于共模信号（两根导线上同时出现的、幅度和相位相同的干扰信号），两组线圈产生的磁场是同向的，会对共模信号产生电感抗，从而抑制共模信号的通过。
2.结构特点

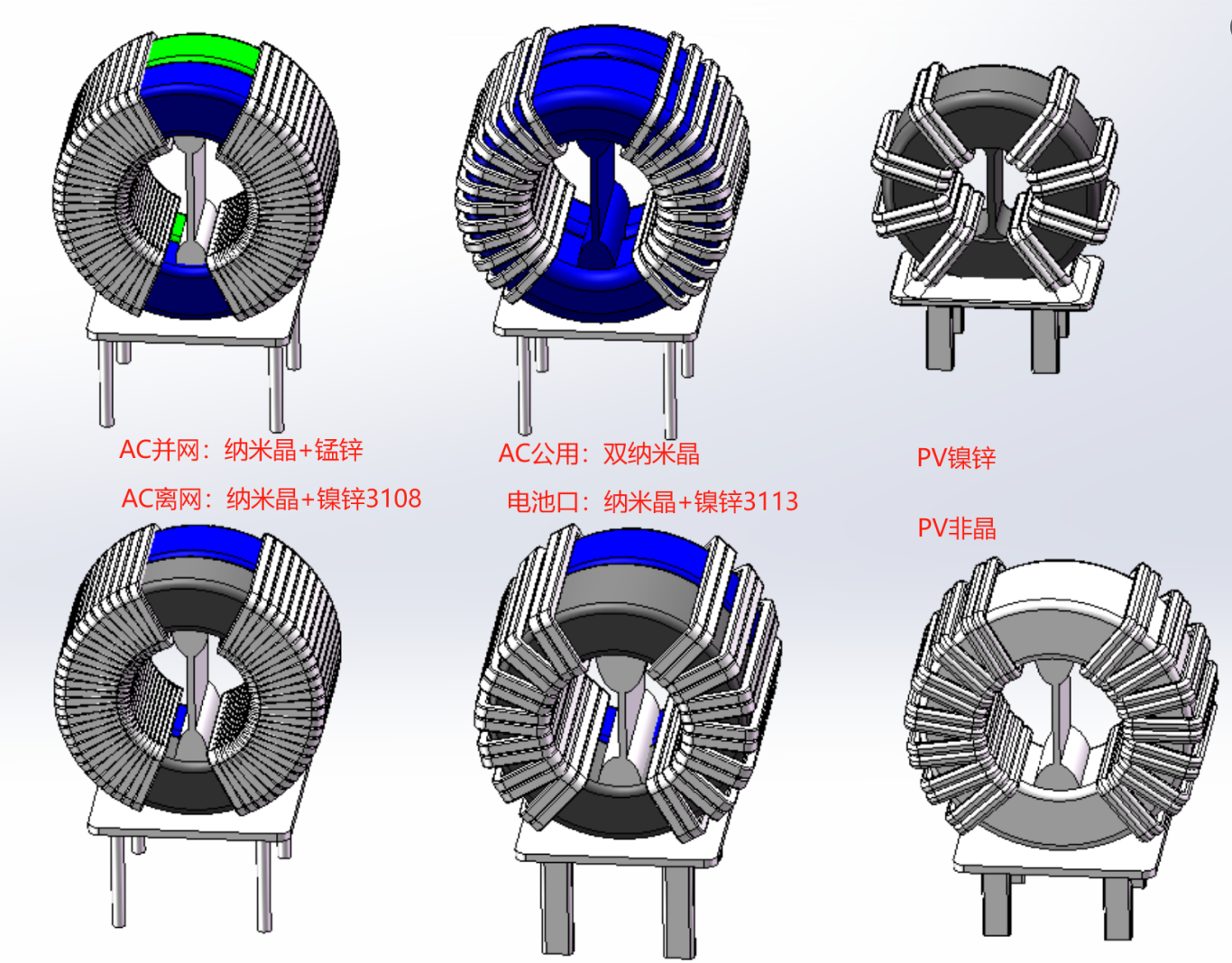

磁芯材料：共模电感的磁芯通常采用高磁导率的材料，如铁氧体、纳米晶、非晶等。铁氧体磁芯成本较低，应用广泛，在低频到高频段都有一定的抑制效果；纳米晶和非晶磁芯具有更好的高频特性和高磁导率，适用于对高频共模干扰抑制要求较高的场合。例如，在高速数字电路或通信设备中，纳米晶磁芯共模电感能够更有效地抑制高频共模噪声。
线圈绕组：其线圈绕组一般是用漆包线绕制。绕组的匝数和线径根据具体的应用需求而定。匝数较多可以增加电感量，增强共模抑制效果，但同时也会增加直流电阻，可能导致功率损耗增加。在一些大电流的应用场景中，会采用较粗的线径来减小电阻，避免线圈过热。
3.工作原理中的电磁特性
电感量与频率关系：共模电感的电感量对其抑制效果起着关键作用。在低频段，电感量相对稳定，随着频率的升高，电感的感抗（，其中是频率，是电感量）增加，对共模信号的抑制能力也增强。但是当频率过高时，由于寄生电容等因素的影响，其抑制效果可能会下降。例如，当共模电感用于抑制电源线上的高频共模干扰时，需要考虑其在目标干扰频率下的电感量是否足够。
磁饱和特性：当通过共模电感的电流过大时，磁芯可能会出现磁饱和现象。磁饱和后，电感量会急剧下降，失去对共模信号的抑制能力。因此，在设计共模电感的应用电路时，需要考虑最大共模电流，确保磁芯不会饱和。例如，在大功率电源电路中，要根据预期的共模电流大小选择合适的磁芯尺寸和材料，以防止磁饱和。
4.应用领域
电源系统：在开关电源、线性电源等各种电源设备中，共模电感用于抑制电源线上产生的共模电磁干扰。它可以防止电源内部产生的高频噪声通过电源线传导到其他设备，同时也能阻止外部共模干扰进入电源，保护电源和其他与之相连的设备。例如，在电脑电源的输入输出端，通常会安装共模电感来满足电磁兼容性（EMC）要求。
通信设备：如手机、基站、网络交换机等通信设备中，共模电感用于信号传输线，抑制共模干扰。在高速数字信号传输过程中，共模干扰可能会导致信号失真、误码等问题，共模电感可以有效地提高信号质量。例如，在手机的充电线和数据传输线中，共模电感可以减少外部电磁环境对信号的干扰。
工业控制与自动化：在工业自动化设备中，各种传感器、控制器和执行器之间的连接线容易受到电磁干扰。共模电感可以用于这些连接线，确保信号的准确传输，提高设备的可靠性和稳定性。例如，在 PLC（可编程逻辑控制器）与电机驱动器之间的通信线路上，使用共模电感可以防止共模干扰影响控制信号。
